Ondersteuning van lagerontwerpen met geavanceerde bewerkingsoplossingen

De Turn Division van ISCAR biedt een grote verscheidenheid aan de nieuwste geometrieën en carbide -cijfers, evenals keramische en CBN -inzetstukken voor afwerkingsbewerkingen van geharde lagerringen tot 64 uur.

Als iets draait, draait of beweegt, heeft het waarschijnlijk een invloed erin. Hoewel het meest populaire lagertype op de markt het kogellager, rollen, naald, taps toelopende, bolvormige en stuwkrachtlagers is, komt het ook gebruikelijk. Lagers variëren in grootte van zeer kleine diameters zoals 2 mm voor elektronische systemen tot diameters van 6000 mm meestal voor turbines met windkracht.

Als het gaat om lagers, is een van de meest veeleisende industrieën vandaag de auto -industrie. Elke auto heeft gemiddeld 100-150 lagers, terwijl motorfietsen tussen 25-30 hebben. Met een jaarlijkse productiesnelheid van meer dan 93 miljoen auto's en 140 miljoen motorfietsen per jaar, is de vraag naar lagers hoger dan ooit en blijft stijgen. De behoefte aan lagers neemt ook toe in andere industriële sectoren zoals machineproductie, elektrische apparaten, bouw- en infrastructuurmachines, luchtvaart en stroomopwekking. Volgens ISCAR kunnen de ervaren ingenieurs elk lagerontwerp ondersteunen met geavanceerde bewerkingsoplossingen die maximale prestaties, efficiëntie en precisie kunnen garanderen.

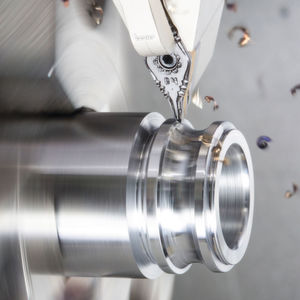

Veel ISCAR-inserts zijn ontworpen als multi-corner-inserts, zoals de Penta, en hebben economische voordelen vanwege hun vijf snijranden, zegt het bedrijf. Deze inzetstukken worden meestal gebruikt voor het afschepen van operaties, het bewerken van zeehonden en raceway groeven. De unieke structuur van de penta -inserts maakt het slijpen van onbeperkte aantallen verschillende vormen en geometrieën mogelijk met een zeer aantrekkelijke kosten per voorsprong, dus het helpen van klanten om de productiekosten te verlagen en het concurrentievermogen te vergroten.

 Inserts met vijf snijranden kunnen worden gebruikt voor trepanning, scheidend

Penta -inzetstukken kunnen ook worden gebruikt voor trepanning, een axiale werking voor de scheiding van één dikke gesmede ring in twee afzonderlijke buiten- en binnenringen. Voor dergelijke bewerkingen biedt ISCAR ook andere soorten inserts zoals BGR en BGMR voor bredere ringen die diepe scheidingsoperaties dicteren.

ISCAR heeft ook multi-verdelensystemen ontwikkeld voor klanten met een geassembleerde set afscheidbladen of adapters die zijn ontworpen voor het afscheid van enkele ringen tegelijk. Dergelijke sets zijn voorzien van de inzetstukken van de tang en de greep, en ook met de penta-inzetstukken. Dergelijke afscheidssystemen verkorten een van de meest voorkomende operaties in de productie van lagers drastisch.

De unieke scheidingsproducten van ISCAR worden in zeer smalle maten verstrekt waarmee fabrikanten de breedte van de inzetstukken aanzienlijk kunnen verminderen, tot 0,7 en 1,0 mm, waardoor de grondstoffen, besparingen, besparingen die tot 15% meer ringen uit bestaande stalen buizen kunnen produceren, het bedrijf uitleggen, legt het bedrijf uit.

Voor afwerkingsactiviteiten van geharde lagerringen tot 64 HRC, biedt de Turn Division van het bedrijf een grote verscheidenheid aan de nieuwste geometrieën en carbide-cijfers, evenals keramische en CBN-inserts. CBN -inserts met chipformers zijn de ultieme oplossing van ISCAR voor dergelijke bewerkingen en kunnen gemakkelijk dure slijpprocessen vervangen.

Wide-profiling-bewerkingen op multi-spindelmachines kunnen worden aangepakt met ISCAR's V-Lock en FTB-inzetstukken die een oplossing bieden voor brede profielen van 10 tot 51 mm breedte.
